Работа с qainspector

UI Приложений на ОС Аврора построен с помощью QML страниц. Для просмотра структуры страниц был создан инструмент qainspector.

• Предварительные условия
• Установка и запуск
• Панель управления
• Структура страницы
• Работа с UI элементами
  • Поиск по ClassName
  • Поиск по Text
  • Поиск по objectName
  • Поиск по XPath

Предварительные условия

Для успешной работы с qainpesctor требуется, чтобы на устройстве был установлен и активирован qtium-driver (через соответствующий пункт меню Режима разработчика в Настройках).

Установка и запуск

В данном руководстве рассматривается работа qainspector на примере ОС Ubuntu 24.04.1.

При работе с другими операционными системами процесс установки и запуска необходимо адаптировать в соответствии с их особенностями.

1. Подготовка:

   sudo add-apt-repository ppa:alexlarsson/flatpak
   sudo apt install flatpak flatpak-builder

   flatpak remote-add --user --if-not-exists flathub https://flathub.org/repo/flathub.flatpakrepo

   git clone https://hub.mos.ru/auroraos/testing/qainspector
   cd qainspector


   Команды в данной инструкции приводятся для Unix-совместимого терминала. В Linux и macOS можно использовать стандартный терминал, в Windows необходимо использовать Git Bash.

2. Сборка:

   flatpak-builder --user --install-deps-from=flathub --force-clean --repo=repo build ru.omprussia.qainspector.json
   flatpak build-bundle --runtime-repo=https://flathub.org/repo/flathub.flatpakrepo $(pwd)/repo ru.omprussia.qainspector.flatpak ru.omprussia.qainspector stable


3. Установка:

   flatpak --user install ru.omprussia.qainspector.flatpak


4. Запуск:

   flatpak run ru.omprussia.qainspector


Панель управления

Для начала работы с утилитой в левом верхнем углу необходимо задать IP адрес устройства (например, 192.168.2.15), номер порта оставить по умолчанию 8888 и нажать Connect:

После успешного установления соединения с приложением на панели появятся кнопки для "дампа" (вывода) деревьев элементов:

• Dump tree — выводит полное дерево элементов, начиная с главной страницы и далее по вложенным страницам;
• Dump page — выводит дерево элементов конкретной страницы;
• Dump cover — выводит дерево элементов обложки приложения.

Структура страницы

Ниже приведены различные представления структуры одной и той же страницы.

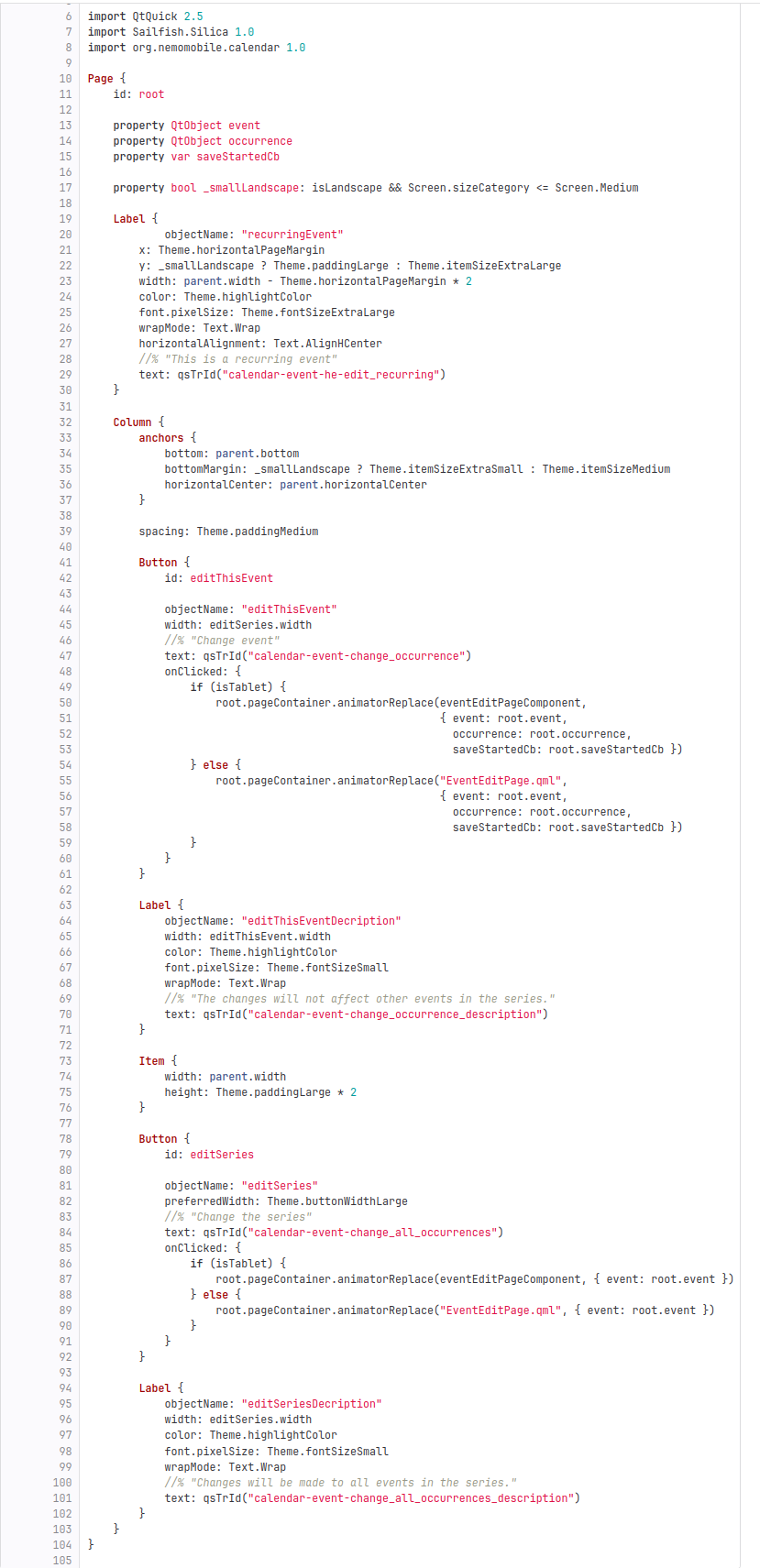

• Представление страницы в QML коде:

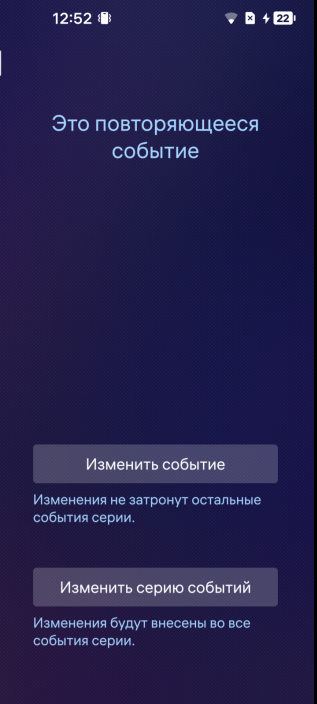

• UI представление страницы:

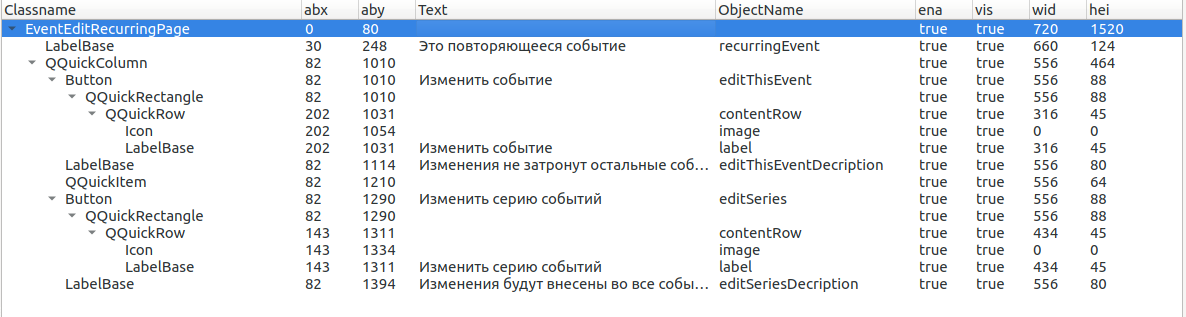

• Представление страницы в qainpector:

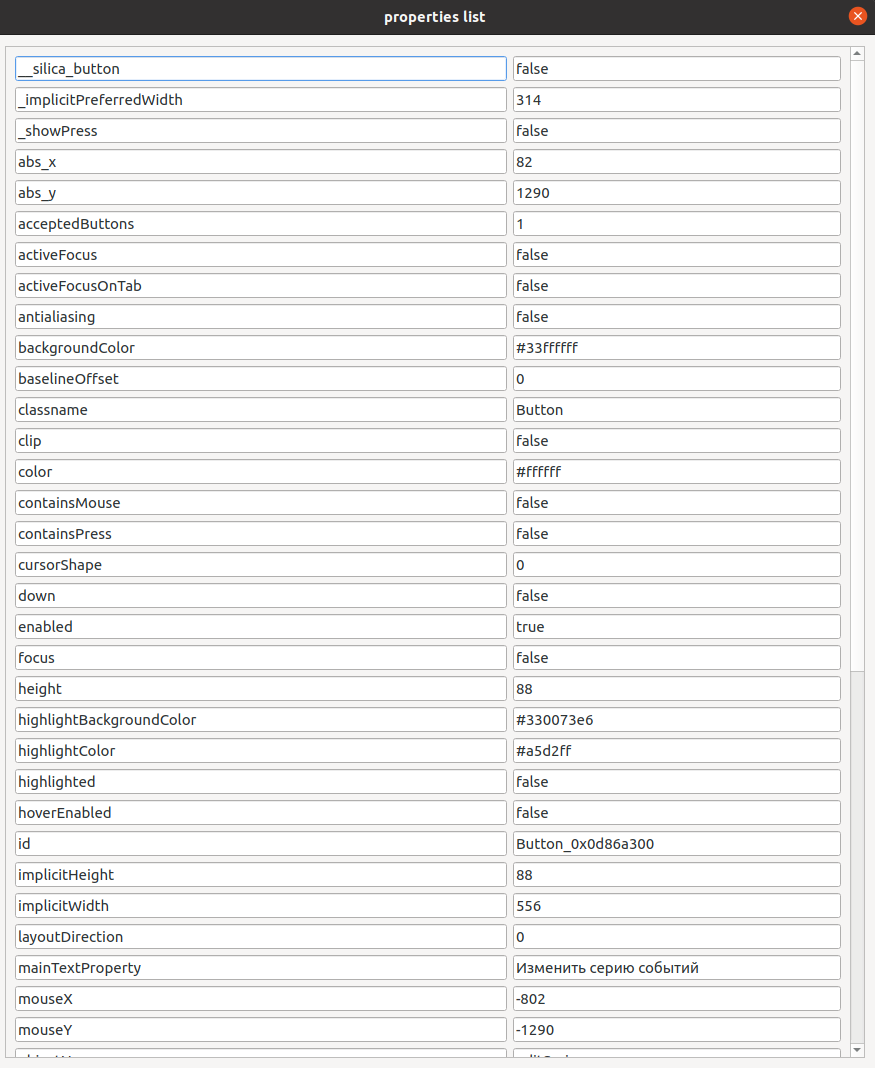

  По нажатию правой кнопки мыши на конкретном UI элементе откроется окно с его свойствами:



Работа с UI элементами

Для работы с определенным UI элементом необходимо его выделить из списка других в дереве страницы, для этого используются селекторы.

qainspector позволяет осуществлять поиск элементов по следующим атрибутам:

• СlassName,
• Text,
• ObjectName,
• XPath.

На нижней панели qainpector располагается поле «Search pattern»:

Поле заполняется соответствующими атрибутами из списка выше. При нажатии на кнопку поиска «Search» можно убедиться, что выделяется нужный элемент. Затем, используя этот селектор в коде, можно быть уверенным, что qtium-driver будет взаимодействовать именно с этим элементом.

Поиск по ClassName

У всех элементов на странице есть класс.

При открытии свойства элемента можно увидеть значение класса в поле ClassName. На странице из примера выше есть две кнопки с атрибутом ClassName: Button. При поиске по ClassName qtium-driver обратится к первому элементу, имеющему такой же ClassName.

Поиск по Text

Часть элементов, таких как LabelBase, имеют атрибут Text, в котором записано текстовое значение.

Например, на странице выше есть элемент LabelBase, у которого в поле Text записано значение «Это повторяющееся событие». Можно найти данный элемент LabelBase, используя это значение в поиске и установив радиокнопку Text.

Поиск по objectName

Это самый однозначный, оптимизированный и быстрый способ найти нужный элемент. Однако не стоит переусердствовать с добавлением objectName при разработке собственного приложения, так как чрезмерно большое количество таких атрибутов может привести к замедлению работы UI.

В коде автоматических тестов для поиска по objectName нужно указывать критерий поиска By.ID.

Поиск по XPath

В работе с приложениями далеко не всегда удается найти простой и уникальный селектор для элемента. Лучшим вариантом решения такой проблемы является добавление objectName, однако это не всегда возможно сделать быстро и удобно. В такой случаях рекомендуется использовать язык запросов XPath.

XPath (XML Path Language) — это язык запросов, который использует древовидную структуру документа. С синтаксисом языка можно ознакомиться здесь.

Существуют следующие базовые правила для работы с XPath:

1. XPath запрос всегда начинается с символа / или //. Они используются следующим образом:

   • el1/el2 — выбирает элементы el2, являющиеся прямыми потомками el1;
   • el1//el2 — выбирает элементы el2, являющиеся потомками el1 любой степени вложенности.

2. '[ ]' — команда фильтрации. Если по запросу найдено несколько элементов, то будет произведена фильтрация по правилу, указанному в скобках. Существует множество вариантов фильтрации, ниже приведены некоторые из них:

   • по атрибуту — например, если нужно найти элемент с классом LabelBase, у которого атрибут text содержит определенное значение, то поиск осуществляется так: //LabelBase[text()='Изменить событие'];
   • по индексу — при наличии нескольких элементов можно обратиться к определённому элементу в списке, например, //Button[2] найдет второй элемент на странице с классом Button;
   • по частичному совпадению атрибута — например, //LabelBase[contains(text(), 'Сегодня')] найдет элементы, у которых класс LabelBase и текст содержит слово "Сегодня", например "Сегодня, 20 апреля".

3. Поиск по классу в XPath зависит от регистра.
